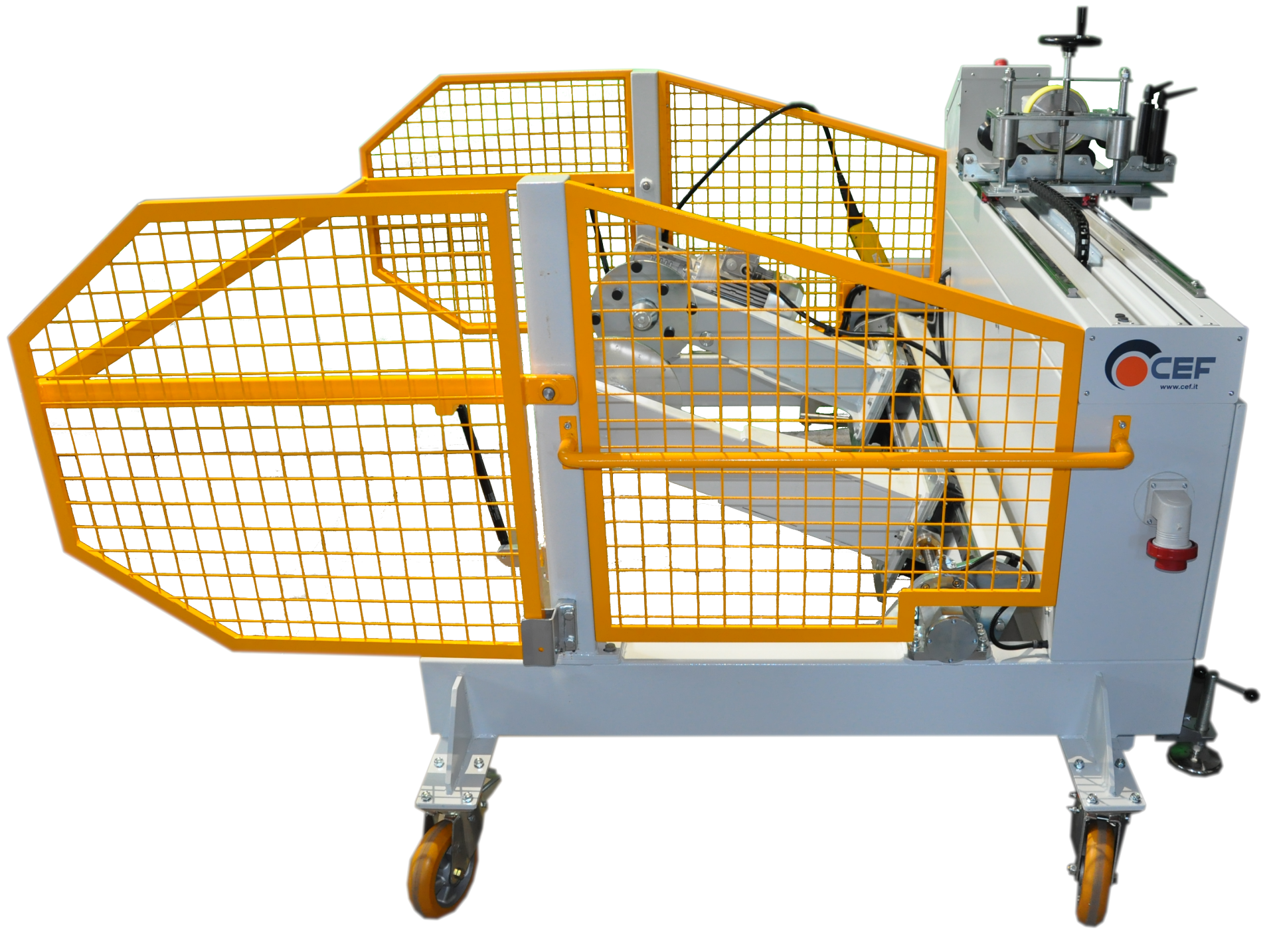

Bobinadora «RRM 1600»
Máquina bobinadora con brazos móviles de elevación.
La línea RRM se ha diseñado para manejar cables y bobinas de gran tamaño. Su estructura le permite transportar bobinas muy pesadas y su resistencia le permite enrollar cables de gran sección. Sus brazos móviles con pinzado facilitan la gestión de las bobinas.
Características de la máquina bobinadora
- Brazos móviles de elevación de la bobina con conos accionados mediante volante manual
- Elevación de la bobina mediante bomba electrohidráulica que acciona unos cilindros oleodinámicos.
Características del Medidor de cables
- Medidor para cables redondos de 1 a 60 mm de diámetro (margen de error + 1-2 %).
- Medidor de longitud de cables mecánico con puesta a cero manual.
- Estratificación manual del cable, mediante guías y patines HIWIN para lograr un mejor deslizamiento y una mayor resistencia.
- Manivela o volante para estratificación con operador al lado de la máquina, según las normas de prevención de accidentes.
- En la RRM 2200 y 2600 se ha incorporado un medidor SPECIAL-ONE con cód 121 para diámetros de 2 a 120 mm (margen de error + 1-2 %).
Características del panel de control
- Alimentación 380 V – 50 Hz.
- Variación de velocidad con inversor y potenciómetro.
- Motorreductor controlado mediante panel de control integrado con emergencias en bobina, protecciones, testigos luminosos y botoneras
- La RRM 2200 y 2600 se integra con un panel de pantalla táctil para configurar la longitud del cable que se desea enrollar y su parada al alcanzar la longitud deseada.
Características técnicas de los modelos de Bobinadoras
| Modelo | 0900 . 1600 |
| Dimensiones mm | 2300 X 1830 X 1720 |
| Peso Kg | 831 |
Características de las Bobinadoras
| Ø Min. mm | 600 |
| Ø Max. mm | 1600 |
| Anchura mín | 400 |
| Anchura max. | 1150 |
| Peso max. kg | 3000 |
Elevación Bobina
| Elevación | Electrohidráulica |
Accionamiento y Medidor de cables
| Velocidad | 0/70 |
| Voltaje | 380 |
| Potencia | 2,2 |
| Pinzado | Elettrico |
| Estratificación | Manual |
| Medidor | Cod. 0120 |
| Cable Ø Min. mm | 2 |
| Cable Ø Max.mm | 60 |
