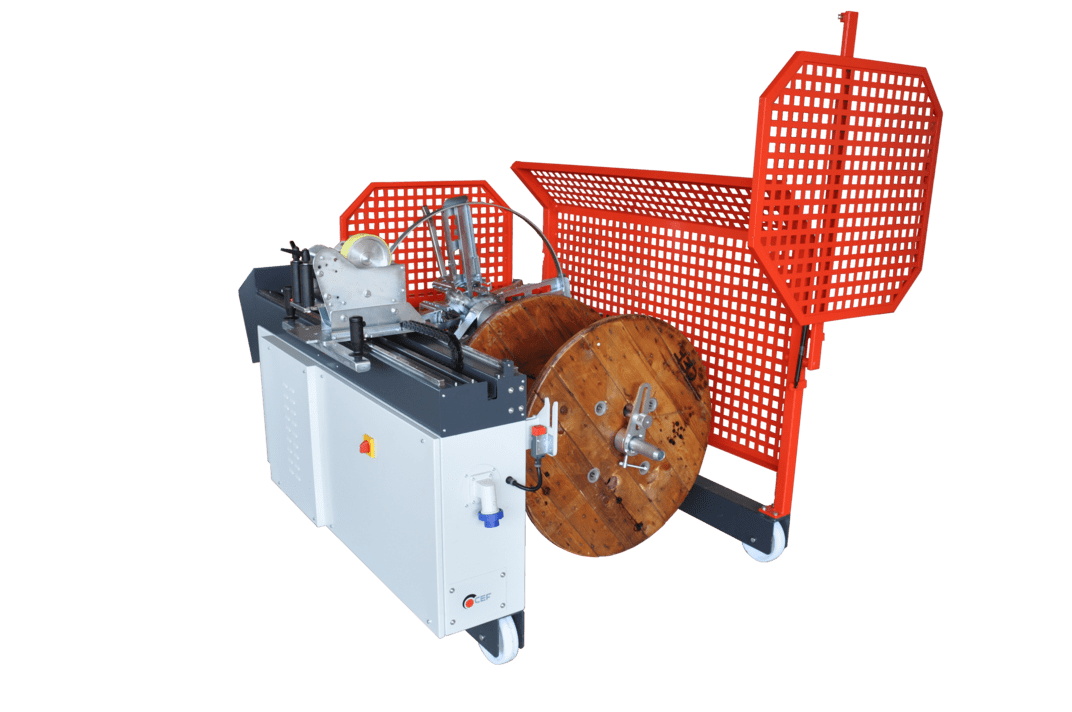

Μηχανές Περιέλιξης σε Στροφείο – «WIRE 1001Q7»
Μία ενιαία μονάδα σχεδιασμένη για την παραγωγή κουλούρων και στροφείων. Παρέχει μεγάλη ευελιξία στον χειρισμό ευρείας γκάμας καλωδίων, και σωλήνων. Μια έξυπνη λύση που επιτρέπει σε έναν μόνο χειριστή να εκτελεί καθημερινές εργασίες μέτρησης σε αποθήκες καλωδίων.
ΤΕΧΝΙΚΟ ΦΥΛΛΟ
| Μοντέλο | WIRE 1001Q7 |
| Codes | 0800.1001Q7 |
| Διαστάσεις (mm) | 2100x1515x2100 |
| Βάρος (kg) | 535 |
ΣΤΡΟΦΕΙΑ
| Διάμετρος άξονα (mm) | 50 |
| Μέγιστη διάμετρος στροφείου (mm) | 1000 |
| Ελάχιστη διάμετρος στροφείου (mm) | 400 |
| Μέγιστο πλάτος στροφείου (mm) | 750 |
| Μέγιστο φορτίο (kg) | 700 |
| Ανύψωση στροφείου | Χειροκίνητη (υδραυλική) |
ΣΥΣΤΗΜΑ ΠΕΡΙΕΛΙΞΗΣ
| Ταχύτητα (RPM) | 0/70 |
| Voltage | 220 |
| Ισχύς (kW) | 1,1 |
| Μετρητής | Code 0111 |
| Στρώση καλωδίου | Χειροκίνητα |
| Ελάχιστη διάμετρος καλωδίου (mm) | 3 |
| Μέγιστη διάμετρος (mm) | 50 |
ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
- Τροφοδοσία: 220V-50 Hz (380V όταν εγκατασταθεί η αυτόματη στρώση)
- Ρύθμιση ταχύτητας μέσω inverter και ποτενσιόμετρου, 0–70 RPM
- Μοτέρ 1.1 kW με μειωτήρα
- Πίνακας ελέγχου με πλήκτρα εντολών και ενδεικτικές λυχνίες
- Δύο πολυλειτουργικές χειρολαβές (πλευρά κουλούρας & πλευρά στροφείου) για στρώση καλωδίου, εκκίνηση και ρύθμιση στροφών

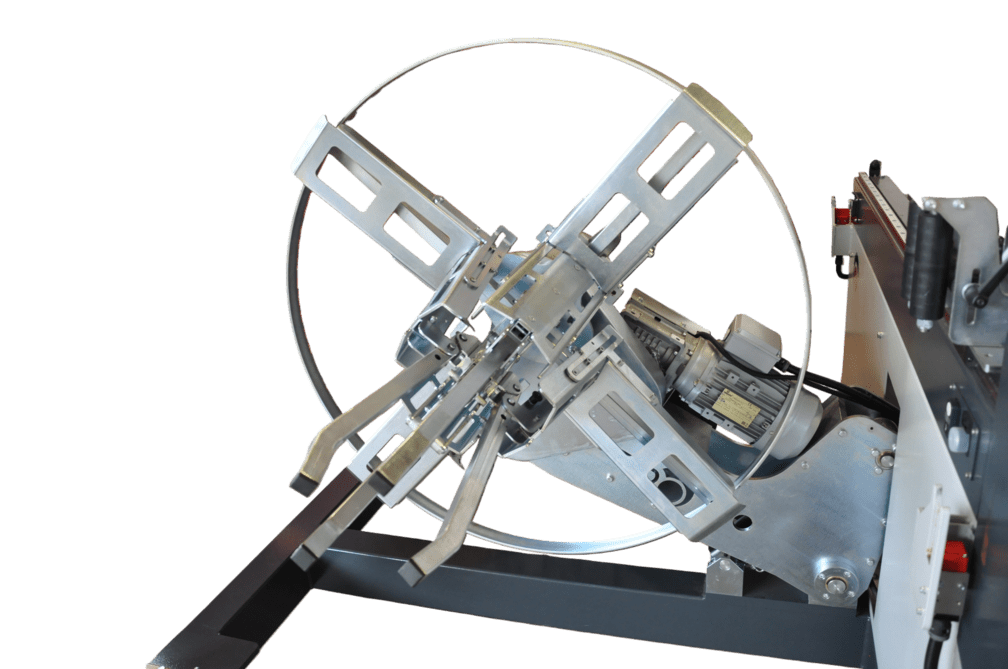

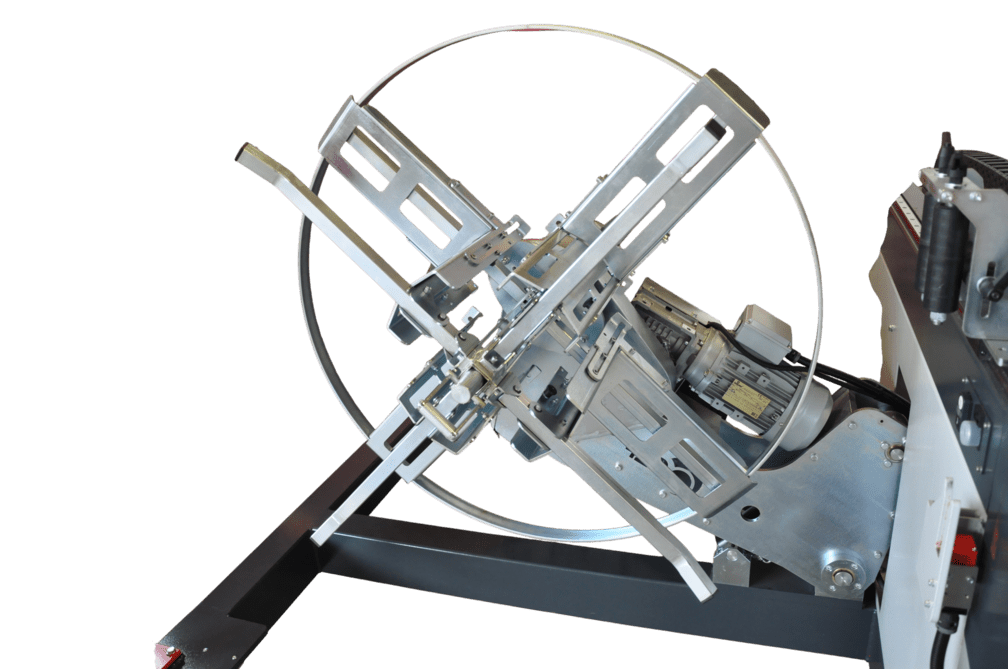

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΕΜΗΣ ΓΙΑ ΚΟΥΛΟΥΡΕΣ
- Ενσωματωμένη ανέμη ταχείας περιέλιξης
- Αναδιπλούμενα άκρα για γρήγορη αφαίρεση της κουλούρας
- Κυλινδρικός πυρήνας κατά την περιέλιξη και κωνικός κατά την εξαγωγή
- Τοποθετημένη σε άξονα που παίρνει και μικρά στροφεία

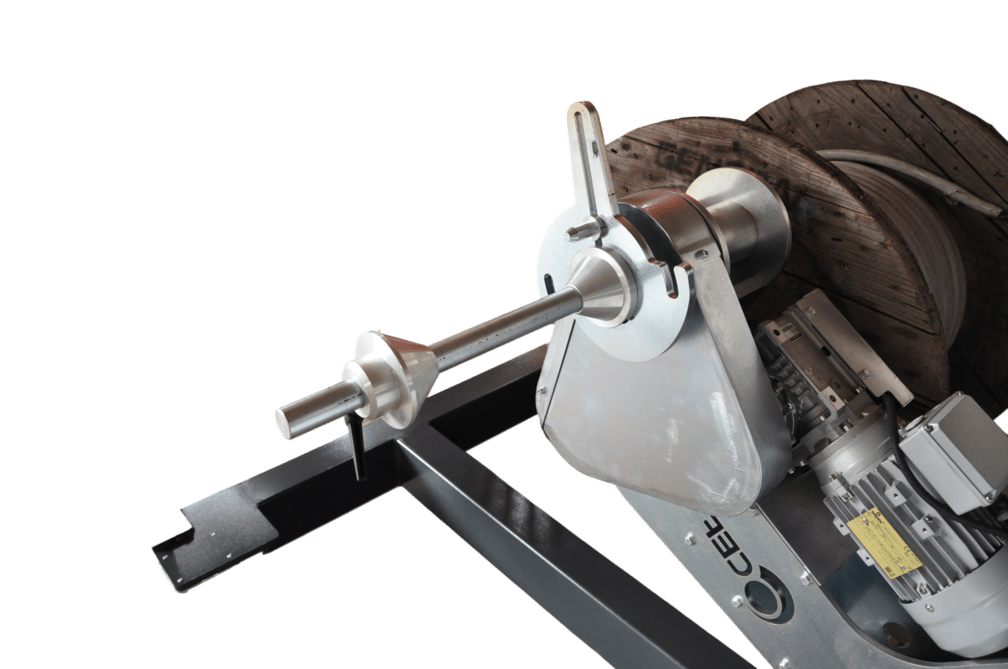

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΕΡΙΕΛΙΞΗΣ ΣΕ ΣΤΡΟΦΕΙΟ
- Χαλύβδινος άξονας με κώνους
- Κώνος ασφάλισης στροφείου με χειρολαβή για γρήγορο σφίξιμο
- Φόρτωση του στροφείου με εισαγωγή του άξονα στην οπή του στροφείου και μετακίνηση του μηχανήματος
- Ανύψωση του στροφείου με χειροκίνητη υδραυλική αντλία
- Μηχανή πάνω σε 4 τροχούς εκ των οποίων οι 2 περιστρεφόμενοι με φρένα
- Προστατευτικά καλύμματα σύμφωνα με τα πρότυπα CE
ΑΝΕΜΗ ΓΙΑ ΚΟΥΛΟΥΡΕΣ
| Φέρουσα ικανότητα (Kg) | 150 |
| Εξωτερική διάμετρος (mm) | 960 |
| Ελάχιστη διάμετρος πυρήνα (mm) | 325 |
| Μέγιστη διάμετρος πυρήνα (mm) | 500 |
| Ελάχιστο πλάτος πυρήνα (mm) | 120 |
| Μέγιστο πλάτος πυρήνα (mm) | 245 |

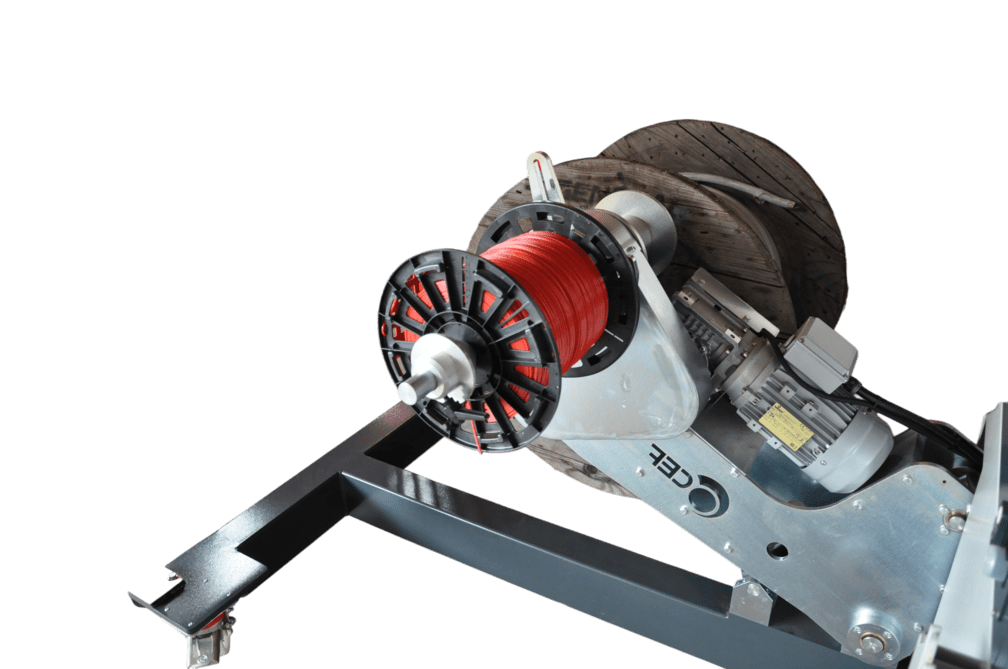

ΜΙΚΡΟΣ ΑΞΟΝΑΣ (ΑΝΕΜΗΣ)
| Διάμετρος (mm) | 30 |
| Μέγιστη διάμετρος στροφείου (mm) | 600 |
| Μέγιστο πλάτος στροφείου (mm) | 400 |
| Μέγιστο βάρος (kg) | 150 |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΕΤΡΗΤΗ
- Μέτρηση στρόγγυλων καλωδίων διαμέτρου 3 – 50 mm (ανοχή +1-2%)
- Τροχός κύλισης με επικάλυψη καουτσούκ για καλύτερη πρόσφυση
- Μηχανικός μετρητής με χειροκίνητο μηδενισμό
- Χειροκίνητη στρώση καλωδίου με οδηγούς και δρομείς
- Χειρολαβές προσβάσιμες και από τις δυο πλευρές την μηχανής σύμφωνα με τα πρότυπα ασφαλείας
