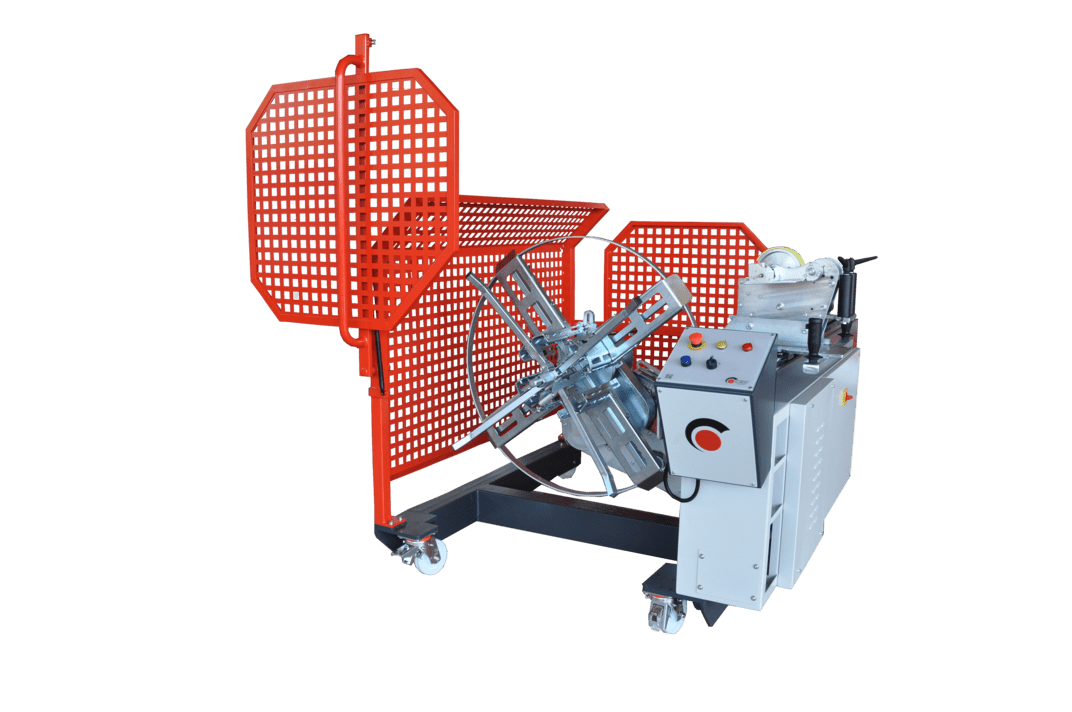

Bobinadores – « WIRE 1001Q7 » 0800.1001Q7
Uma única máquina concebida para produzir tanto bobinas como tambores. A sua versatilidade permite manusear uma ampla gama de cabos, cordas e mangueiras. Esta solução permite que um único operador realize as operações diárias de medição em armazéns de cabos.
FICHA TÉCNICA
| Modelo | WIRE 1001Q7 |
| Códigos | 0800.1001Q7 |
| Dimensões (mm) | 2100x1515x2100 |
| Peso (kg) | 535 |
TAMBOR
| Diâmetro do eixo da bobinadora (mm) | 50 |
| Tambor – diâmetro máx (mm) | 1000 |
| Tambor – largura mínima (mm) | 400 |
| Tambor – largura máxima (mm) | 750 |
| Tambor – capacidade de carga máx (kg) | 700 |
| Sistema de elevação | Manual |
SISTEMA DE ACIONAMENTO
| Velocidade (RPM) | 0/70 |
| Tensão | 220 |
| Potência | 1,1 |
| Dispositivo medição | CÓDIGO 0111 |
| Sobreposição | Manual |
| Diâmetro mínimo do cabo (mm) | 3 |
| Diâmetro máximo do cabo (mm) | 50 |
CARACTERÍSTICAS ELÉTRICAS:
- Alimentação: 220 V-50 Hz (380 V para sobreposição automática);
- Ajuste de velocidade através de inversor e potenciómetro, 0–70 RPM;
- Motorredutor de 1,1 kW;
- Painel de controlo com botões de comando e luzes indicadoras;
- Alças multifuncionais duplas (lado bobina e lado tambor) para sobreposição dos cabos, comando de partida e ajuste RPM.
CABEÇOTE DE BOBINAGEM
| Capacidade (Kg) | 150 |
| Diâmetro externo (mm) | 960 |
| Diâmetro mín. do núcleo (mm) | 325 |
| Diâmetro máx. do núcleo (mm) | 500 |
| Largura mín do núcleo (mm) | 100 |
| Largura máx do núcleo (mm) | 225 |
CARACTERÍSTICAS DO CABEÇOTE DE BOBINAGEM:
- Cabeçote de bobinagem rápida integrado;
- Alavancas retráteis para uma rápida remoção da bobina;
- Núcleo cilíndrico durante o enrolamento e núcleo cónico durante a extração;
- Instalado sobre um eixo para tambores pequenos.
CARACTERÍSTICAS DO BOBINADOR:
- Eixo de aço com cones;
- Cone de bloqueio do tambor com uma alça para uma aperto rápido;
- Carregamento do tambor ao inserir o eixo no furo do carretel e ao movimentar a máquina;
- Elevação do tambor com uma bomba hidráulica manual;
- Máquina com 4 rodas, 2 das quais giratórias e com travões;
- Resguardos de segurança conforme com as normas CE.
CARACTERÍSTICAS DOS DISPOSITIVOS DE MEDIÇÃO:
- Dispositivo de medição para cabos redondos com diâmetros de 3 a 50 mm (tolerância +1-2%);
- Roda de medição revestida de borracha para uma melhor aderência e precisão melhorada;
- Contador mecânico com reinício manual;
- Sobreposição do cabo manual com guias e roldanas;
- Alça de sobreposição acessível pelos lados da máquina, projetada para atender as normas de segurança.
EIXO PEQUENO
| Eixo (mm) | 30 |
| Carretel – Diâmetro máx (mm) | 600 |
| Carretel – Largura máx (mm) | 400 |
| Peso máx (kg) | 150 |
